Konstruktion Feinmechanik-Optik



Leistungsumfang

  • Entwürfe Feinmechanik-Optik Konstruktion
  • 3D-CAD-Modelle für Einzelteile und Baugruppen
  • 2D-Zeichnungen (Mechanik und Optik)
  • Optikschema-Zeichnungen
  • Toleranzrechnungen
  • Einholung von Angeboten und Fertigungsbetreuung

Wir besitzen mehrjährige Erfahrung in der Konstruktion von Astronomischen Geräten, Planetarien, Laserstrahlführungen, Medizinischen Geräten, Messgeräten und Signalisierungseinrichtungen u.a.

Wir bieten die Konstruktion von opto-mechanischen Baugruppen sowie Verstell- und Justiereinrichtungen einschließlich Toleranzrechnungen an. Als Basis kann hierfür auch Ihre eigene Optikrechnung verwendet werden.

Weiterhin ist die Konstruktion von Strahlengängen in SolidWorks ein besonders Merkmal unseres Angebotes, da auf diese Weise auch unter schwierigen räumlichen Verhältnissen Lösungen ausgearbeitet werden können – siehe Beispiele.

Konstruktion der Linsen und Fassungen unter Berücksichtigung der Ausdehnung infolge von Temperaturänderungen.

Konstruktion von optischen Systemen mit Spritzgussteilen

Wir liefern die CAD-Modelle und Zeichnungen in folgenden Formaten: SolidWorks in aktuellen Versionen, STEP, IGES, SAT, Parasolid. In Zusammenarbeit mit einem anderen Dienstleister können wir auch in folgenden Formaten liefern: UniGraphics, ProE/Creo, Inventor, Catia, Unigraphics und SolidEdge.



Beispiel:

1.) In SolidWorks konstruierte Strahlengänge für die Abbildung von drei Anzeigen an einem Wasserzähler auf eine Wafer-Level-Kamera für die Aquametro AG, Therwil, Schweiz:

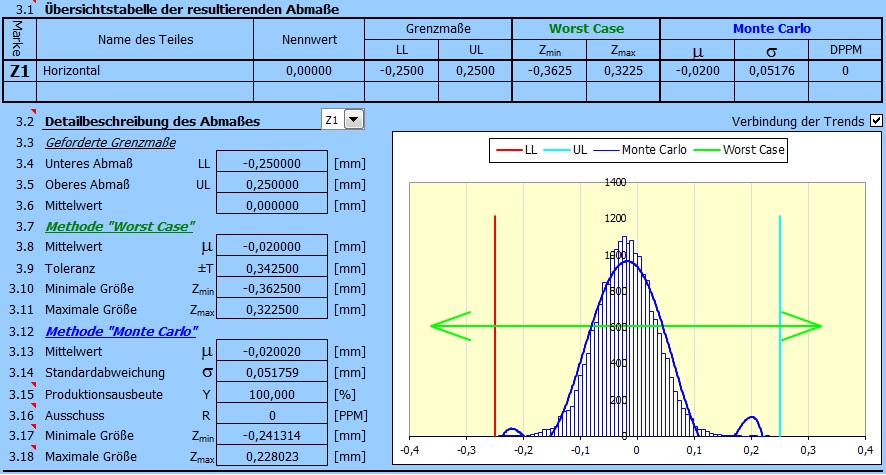

2.)  3D-Toleranzanalyse
